Як вибрати газовий котел

Вибір необхідного обладнання для системи опалення – надзвичайно важливе завдання. З нею обов’язково стикаються власники приватних будинків, а останнім часом і багато господарі квартир прагнуть досягти повної незалежності в цьому питанні, створюючи власні автономні системи. І одним з ключових моментів, природно, є питання вибору котла.

Якщо житло підключено до магістральної подачі природного газу, то нічого особливо і роздумувати – оптимальним рішенням буде установка газового обладнання. Експлуатація такої системи опалення незрівнянно економічніше всіх інших – вартість газу відносно невисока, особливо в порівнянні електроенергією. Відпадають всілякі проблеми щодо додаткового придбання, транспортування і складування палива, характерні для твердо— або рідкопаливних установок. При дотриманні всіх вимог по установці і дотриманні правил використання цілком безпечно, володіє високими експлуатаційними показниками. Головне – правильно визначитися з потрібною моделлю, для чого необхідно знати, як вибрати газовий котел, щоб він повною мірою відповідав конкретним умовам експлуатації, відповідав побажанням власників по функціональності і зручності користування.

Основні параметри вибору газового котла

Існує цілий ряд критеріїв, за якими слід оцінювати модель придбаного котла. Слід відразу зазначити, що практично всі вони взаємопов’язані і навіть взаємозалежні між собою, тому розглядати їх необхідно відразу і в комплексі:

• Ключовий параметр – загальна теплова потужність газового котла, яка повинна відповідати задачам конкретної системи опалення.
• Місце майбутньої установки котла – цей критерій дуже часто буде залежати від згаданої вище потужності.
• Тип котла по компоновці – настінний чи підлоговий. Вибір також лежить в прямій залежності і від потужності, і від місця монтажу.

Можливо, цілком буде досить компактної моделі настінної

• Від цих критеріїв буде залежати і тип пальника котла – відкритий або закритий. Відповідно до цього організується і система відводу продуктів згоряння через звичайний димар з природною тягою або через систему примусового димовидалення.
• Кількість контурів – буде котел використовуватися тільки для потреб опалення, або візьме на себе ще і забезпечення гарячою водою. Якщо вибирається двоконтурний котел, то враховується його тип за будовою теплообмінників.
• Ступінь залежності котла від енергозабезпечення. Цей параметр особливо важливо приймати в розрахунок в тих випадках, коли перебої з електропостачанням у населеному пункті відбуваються з лякаючою регулярністю.
• Велике значення може мати додаткова оснащеність котла елементами, необхідними для ефективної роботи системи опалення, наявність вбудованих систем контролю і забезпечення безпеки експлуатації.
• І, нарешті, компанія-виробник котла, і, безумовно, ціна, яка буде залежати від багатьох перерахованих вище факторів.

Перший крок – правильно визначитися з потужністю котла

Переходити до вибору будь-якого котла просто неможливо, якщо немає ясності, якої потужності має бути опалювальна установка.

В технічній документації котла обов’язково вказується значення номінальної потужності, а крім того, нерідко даються рекомендації, на обігрів приблизно якогось обсягу приміщень вона розрахована. Однак, ці рекомендації можна вважати досить умовним, так як вони не враховують «конкретики», тобто реальних умов експлуатації й особливостей будинку або квартири.

З такою ж обережністю слід ставитися і до поширеної «аксіомі», що для обігріву 10 м2 площі житла необхідний 1 кВт тепловой енергії. Значення це також дуже приблизне, яке може бути справедливим лише при певних умовах – середній висоті стель, однієї зовнішньої стіни з одним вікном і т. п. Крім того, абсолютно не приймаються в розрахунок кліматичний пояс, розташування приміщень щодо сторін світла і ряд інших важливих параметрів.

Теплотехнічні розрахунки за всіма правилами здатні провести тільки фахівці. Однак, візьмемо на себе сміливість запропонувати читачеві методику самостійного розрахунку потужності, що враховує більшість факторів, що впливають на ефективність обігріву будинку. При такому розрахунку похибка, безумовно, буде, але в цілком допустимих межах.

Методика базується на розрахунку потрібної теплової потужності для кожного приміщення, де будуть встановлюватися радіатори опалення, з подальшим підсумовуванням значень. Ну а в якості вихідних даних виступають наступні параметри:

• Площа приміщення.
• Висота стель.
• Кількість зовнішніх стін, ступінь їх утеплення, розташування відносно сторін світу.
• Рівень мінімальних зимових температур для регіону проживання.
• Кількість, розмір і тип вікон.
• «Сусідство» приміщення по вертикалі, наприклад, опалювальні приміщення, холодний горище і т. п.
• Наявність або відсутність дверей на вулицю або на холодний балкон.

У будь-якого господаря будинку або квартири є план його житла. Поклавши його перед собою, нескладно буде скласти таблицю (в офісному додатку або навіть просто на аркуші паперу), в якій вказуються всі опалювальні приміщення і їх характерні особливості. Наприклад, так, як показано нижче:

Для розрахунку потрібно план приміщень будинку або квартири

Після того як таблиця складена, можна переходити до розрахунків. Для цього нижче розміщений зручний калькулятор, який допоможе швидко визначити потрібну теплову потужність для кожного з приміщень.

Рівень негативних вуличних температур приймається з середнього, характерного для найбільш холодної декади зими в регіоні проживання.

Калькулятор розрахунку теплової потужності

Після цього залишиться підсумувати значення потужності, щоб отримати загальне.

Зверніть увагу, що для загальної площі будинку в 92,8 м2 знадобилося зовсім не 9,3 кВт енергії, які вийшли б з спрощеного співвідношення 1 кВт на 10 м2. І це ще при тому, що в якості прикладу для розрахунку бралися рівень найбільш сильних морозів – до —20°С (а в багатьох регіонах буває і значно холодніше), майже всі вікна з двокамерним склопакетом, утеплений підлогу першого поверху і т. д. В реальності ж потрібна потужність може бути ще вище.

Отримане значення округлюють у більшу сторону. Але і це ще не все. Ніякому господареві не захочеться, щоб в найбільш холодні дні його обладнання працювало на піку своїх можливостей. Отже, доцільно закласти ще й резерв потужності – близько 20%.

Є ще одне застереження. Якщо планується застосування котла для забезпечення будинку гарячою водою з використанням бойлера непрямого нагріву, то потужність рекомендується збільшити ще приблизно на 30%.

У розглянутому вище прикладі вийде: 14 кВт +20% + 30% = 21 кВт.

Використання бойлера непрямого нагріву зажадає додаткового резерву потужності котла

До речі, отримані показники потужності для обігріву кожного з приміщень обов’язково будуть потрібні і ще для однієї задачі. Спираючись на них, можна правильно підібрати оптимальні радіатори опалення, визначити необхідну кількість секцій батареї або загальну тепловіддачу нерозбірних моделей.

Тип і місце установки котла

Знаючи потребную потужність теплогенератора, реальні умови планування свого будинку або квартири, можна визначитися, який котел стане більш зручним в експлуатації і недорогим з точки зору придбання та первинної установки.

• Якщо потужність котла лежить в межах 30 кВт, то цілком можна купувати настінний варіант котла, який допустимо встановлювати в кожному нежитловому приміщенні— наприклад, на кухні або навіть в холі (коридорі) будинку.

Настінні котли невеликої потужності можна встановити, в принципі, в кожному нежитловому приміщенні

• При необхідній потужності до 60 доВт включнолючно можна придбати підлоговий котел, який також цілком можливо встановити на кухні, дотримуючись певні вимоги до її обладнання. Причому, на таку установку навіть не вплине наявність на кухні газової плити або проточного водонагрівача (колонки). Правда, слід не забувати про те, що підлогові котли такого рівня потужності вже можуть відрізнятися досить гучною роботою, а це не завжди комфортно для проживаючих. Краще для них, звичайно, передбачити окреме приміщення.

Котли середньої потужності часто встановлюють в підсобних приміщеннях будинку

• Котли потужністю до 150 кВт (сумарно, для опалення та гарячого водопостачання) завжди вимагають тільки окремого приміщення, правда, при цьому не обмовляється поверх.

Найоптимальніше рішення — обладнання окремої котельні

• А ось підлогові агрегати потужністю понад 150 кВт дозволено встановлювати виключно в окремих приміщеннях на перших поверхах, у підвальних або цокольних приміщеннях, якщо це приватний будинок, що належить одному господареві. Приміщення повинно бути ізольовано від інших і мати власну двері на вулицю. Частіше за все для встановлення такого потужного обладнання зводиться окрема прибудова-котельня.

Втім, настільки потужні опалювальні котли у практиці приватного будівництва застосовуються надзвичайно рідко. Але і для більш «слабкою» установки багато господарів віддають перевагу передбачити окрему котельню.

Як правильно обладнати котельню?

Безумовно, де б встановлювався газовий котел, потрібно дотримати ряд обов’язкових правил. Які вимоги пред’являються до котелень – читайте у спеціальній публікації нашого порталу.

Тип пальника і системи відводу продуктів згоряння

Цей параметр вибору багато в чому перегукується з попереднім, так як залежить в тому числі і від місця установки котла.

Монтаж якого б то не було газового обладнання буде контролюватися відповідними наглядовими органами. Ні при якому розкладі власники житла не отримають право на експлуатацію автономної системи опалення, якщо не будуть дотримані певні правила з організації системи відводу продуктів згоряння.

Тут доведеться вибирати з двох варіантів

Робота відкритої пальника візуально помітна

• Котли з атмосферним відкритої пальником використовують для горіння кисень повітря, що надходить у камеру згоряння безпосередньо з приміщення. Це означає необхідність створення ефективної припливної вентиляції. Відвід же продуктів згоряння відбувається за рахунок природної тяги, для чого повинен бути обладнаний окремий димар висотою не менше 4 метрів. В умовах квартири в багатоповерховому будинку – це дуже проблемна задача, а найчастіше – і зовсім нерозв’язна. Врахуйте, що використовувати вентиляційні колодязі в якості димоходу ніхто і ніколитак не дозволить.

Котли з відкритою пальником вимагають споруди високого димаря для підтримки природної тяги

У приватному ж будинку спорудити димар не буде настільки складною проблемою, тому можна придбати котел з відкритою пальником, хоча б з тих міркувань, що такі моделі істотно нижче за ціною. Тим більше, якщо потреба в енергонезалежному обладнанні – у цьому випадку вибір взагалі однозначна.

Наскільки складно спорудити димар самостійно?

Для сучасних домовласників завдання істотно спростилася – можна придбати необхідні комплекти деталей. Як самостійно змонтувати димар з сендвіч-труб – докладно розказано в спеціальній публікації нашого порталу.

• Друге рішення – придбання газового котла з закритою пальником і примусовими нагнітанням повітря та відводом продуктів згоряння. Саме такі прилади частіше зазвичай встановлюються в умовах міських квартир або в тому випадку, якщо господарі не бажають «прикрашати» свій будинок звичайним високим димарем з природною тягою.

Для процесу горіння використовується повітря, що нагнітається зовні, з вулиці, тобто вимоги до припливної вентиляції вже не настільки категоричні. Відведення газів також відбувається примусово – для цього встановлено спеціальний вентилятор.

Полум’я закритій пальника ніколи не видно

В залежності від моделі, котел може мати два патрубки підключення – окремо для подачі повітря і для виходу диму, або один об’єднаний – для підключення димохідного пристрою коаксіального типу.

Сам коаксіальний димар – це, по суті, труба в трубі. З зовнішньої здійснюється нагнітання повітря в камеру згоряння, з внутрішньої – викид відпрацьованих газів.

Комплект для монтажу коаксіального димоходу

Такі котли відрізняються більш високою вартістю, при роботі можуть створювати певний шумовий фон. Зрозуміло, що ні про яку енергонезалежності в цьому випадку мова йти не може.

Оголовок коаксіального димоходу на вулиці

Але зате монтаж такого котла буде значно простіше – достатньо мати рядомнешнюю стіну, в якій пробивається отвір для установки коаксіального димоходу.

Характерні особливості підлогових і настінних котлів

Особливості підлогових котлів

Якщо в планах – придбання котла підлогової установки, то необхідно враховувати ряд особливостей.

Підлогові котли можуть мати чавунний або сталевий теплообмінник.

• Чавун приваблює тим, що практично не піддається корозії, особливо з зовнішнього боку, з-за неминучого утворення конденсату. Практично нульова ймовірність і його прогоряння. Але, разом з тим, є і ряд недоліків. Насамперед – це крихкість чавуну, і щодо механічного ударного впливу (ризик пошкодження при неакуратною транспортуванні), і при різких перепадах температур. Наприклад, якщо в розігрітий теплообмінник раптом додати холодну воду, то не виключається утворення тріщини.

Один з типів масивних чавунних теплообмінників

В сучасних підлогових газових котлах для виготовлення теплообмінником може застосовуватися особливий тип чавуну, з більш пластичної і однорідною структурою. В них недоліки цього металу практично нівельовані. Правда, і коштують такі моделі значно дорожче.

Які рідини використовуються в якості теплоносія?

Система опалення може заповнюватися не тільки водою – в ряді випадків раціональніше застосовувати спеціальні технічні рідини. Про типах теплоносіїв систем опалення та особливості їх застосування – читайте у спеціальній публікації нашого порталу.

Схильний чавун і поступового заростання накипом при надмірно жорсткій воді. Втім, цей недолік легко «обійти» якщо заповнити систему водою, що пройшла зм’якшення в спеціальному ионообменном фільтрі, або ж у разі використання спеціального теплоносія.

Важко сказати, чи можна вважати особливим недоліком теплотехнічну «інертність» чавуну – якщо автоматика переводить котел на іншу потужність, температура в такому теплообміннику зміниться не відразу. Для насичених електронікою моделей – це не дуже добре, а ось для енергонезалежних котлів – мабуть, скоріше є навіть гідністю.

Ще одним «мінусом» котла з чавунним теплообмінником можна назвати велику масу. Це – певні складності при транспортуванні до місця установки, при підготовці майданчика (вона повинна витримати чималу вагу) і при монтажі.

• Котли зі сталевим теплообмінником коштують значно дешевше. Сталь в силу своєї пластичності не боїться гідроударів або різких перепадів температур. Але зате у неї інший «бич» — зовнішня конденсатна корозія.

Втім, якщо купується якісний котел, теплообмінник якого виготовлений з нержавіючої або легованої сталі, то цього недоліку можна особливо не боятися. Крім того, конструктори котлів знаходять і інші рішення, спрямовані на запобігання появи конденсату на зовнішній стороні теплообмінника.

• Існує особлива різновид підлогових газових котлів – з вбудованої пальником вентиляторного (наддувного) типу. Зазвичай це установки з досить високою потужністю – близько 100 кВт і більше.

Котел зі знімною вентиляторної (поддувной) пальником

Зазвичай подібні агрегати не комплектуються пальником – вона купуються окремо. Перевага такої схеми в тому, що котел, по суті, стає універсальним – при бажанні або по мірі необхідності пальник може бути замініна рідкопаливний, що працює від дизпалива.

Зазвичай такі пальники купуються окремо

Такий підхід особливо зручний у тому випадку, якщо влаштовується система опалення будинку, розташованого в селищі, куди ще на наведена газова магістраль, але в найближчій перспективі мережевий газ все ж таки буде. Тимчасово можна топити соляркою, а потім перейти на газ.

До речі, котел з такою турбованої пальником відрізняє дуже високий ККД – на 10%більше, ніж у агрегату типової схеми. Вони невибагливі до тиску газу в магістралі, до висоти димаря. Правда, ціна таких котлів, ще й з урахуванням окремого придбання пальника – досить висока. Крім того, робота супроводжується досить чутливим шумом. Втім, потужність таких котлів така, що їх розміщують обов’язково в котельні.

• Якщо в місці проживання нерідко трапляються перебої з постачанням електроенергією, то оптимальним вибором стане енергонезалежний котел. Його нескладна автоматика працює від напруги, що виробляється термоелементом – цього достатньо для відкриття і закриття газового клапана. Схема дуже невибаглива, надійна, перевірена часом — використовується з давніх пір.

Нескладні, але дуже надійні енергонезалежні котли

Такі котли зазвичай включаються в систему опалення з природною циркуляцією теплоносія або з примусовою, але тоді насосі передбачається байпас, який дозволить перемикатися з одного режиму на інший по мірі необхідності.

Основна перевага таких котлів – невисока ціна. Саме тому вони продовжують користуватися неабиякою популярністю, незважаючи на появу нових, більш зручних в експлуатації і економічних моделей.

• Підлогові котли цілком можуть брати участь у забезпеченні будинку гарячою водою. Це може досягати кількома способами:

— Підключення до котла опалення бойлера непрямого нагріву. Гідність – в будинку завжди є достатній запас гарячої води для господарських потреб. Недолік – бойлер сам по собі недешевий, займає чимало місця, вимагає спеціальної системи автоматичного узгодження з котлом — це теж зайві витрати.

Принципове пристрій бойлера непрямого нагріву

— Придбання підлогового газового котла середньої потужності з вже вбудованим конструктивно бойлером непрямого нагріву, на 60 – 80 літрів, чого зазвичай достатньо для забезпечення потреб сім’ї.. Система узгодження вже зібрана і відрегульована, і така модель являє собою єдиний «організм». Правда, вартість подібних котлів дуже висока.

Котел Ferroli Tantaqua n30 EL» — зручна модель з вбудованим бойлером непрямого нагріву

— Випускаються підлогові енергонезалежні газові котли невеликої потужності (їх нерідко ще називають парапетными), в яких підігрів води здійснюється за проточним принципом. У них додатково встановлюється мідний теплообмінник контуру безпосередньо зав’язаний з домашньою мережею гарячого водопостачання, без акумулюючої ємності (бойлера). Така схема, втім, більше характерна для настінних двоконтурних котлів, про яких мова піде нижче.

Парапетний котел «ATON Compact АОГВ-7Е (міні)» з проточним нагрівачем води

У ряді випадків, з інтересів економії місця або матеріальних коштів, що надходять і так – набувають підлоговий котел виключно для потреб опалення, і плюс до нього – проточну газову колонку, яку можна розмістити в зручному місці, не прив’язуючись до котельні. Дуже ймовірно, що така покупка обійдеться навіть дешевше, так як при використанні непрямого нагріву істотна частина енергії буде йти на обгорев води. Це тягне необхідне підвищення потужності котла, пропорційно чому зростає і ціна моделі. А хороша і недорога газова колонка цілком може задовольнити запити середньої сім’ї.

Газовий проточний водонагрівач – вирішення багатьох проблем

У багатьох господарів квартир, чомусь, зберігається упередження проти газових колонок. Абсолютно марно – зараз це зовсім не ті галасливі і примхливі апарати, які раніше встановлювалися повсюдно. Як вибрати газову колонку з сучасного модельного різноманітності – в спеціальній публікації нашого порталу.

Відео: огляд підлогового газового котла «Protherm Ведмідь KLOM»

Особливості настінних двоконтурних газових котлів

Якщо для обігріву будинку або квартири не потрібно великої потужності, то цілком можна обмежитися установкою настінного котла, який може бути розташований, наприклад, на кухні. Такі апарати досить компактні, добре вписуються в кухонний інтер’єр, зручні в експлуатації – завжди під візуальним контролем і постійно є можливість внести в їх роботу необхідні корективи.

Природно, нікому з господарів особливо не захочеться захаращувати кухонне простір установкою двох окремих приладів – котла для опалення і водонагрівача для побутових потреб. Саме тому найбільшим попитом користуються настінні моделі з двома контурами, здатні вирішити обидва завдання.

Особливою популярністю користуються компактні настінні двоконтурні котли

Слід відразу зазначити, що настінні двоконтурні котли не здатні виконувати обидві функції разом. В них передбачений пріоритет ГВП, тобто при відкритті крана гарячої води робота системи опалення тимчасово призупиняється. Втім, нічого страшного в цьому немає – при розумному користуванні гарячою водою «простий» в контурі опалення навіть не відчується.

При виборі конкретної моделі слід відразу звертати увагу, крім теплової потужності котла для системи опалення, на заявлену продуктивність в частині підготовки гарячої води. Так як підігрів здійснюється за проточній системі, то продуктивність вказується в літрах за хвилину при певному рівні підйому температури (T°).

Як правило, виробник вказує два рівня нагрівання, тобто T° = 25 або 35 °С. Слід правильно розуміти, що це зовсім не температура води, яка піде з крана, а саме той «тепловий імпульс», який вона отримає. Так, наприклад, цілком комфортною для прийняття водних процедур і для господарського використання вважається температура до 40°С. Значить, в літній час, коли вода в трубах досить тепла, цілком буде досить нагріву на 25 градусів, а взимку потрібно побільше – на 35.

Не варто чекати від такого двоконтурного котла якийсь «казкової» продуктивності – вона зазвичай порівнянна з досить потужною газовою колонкою. Вважаються цілком пристойними показники в 11 літрів в хвилину при нагріванні на 25°З, і близько 7÷8 – при T°=35°С. Для однієї — двох точок споживання цього повинно вистачити, а в умовах, наприклад, квартири більше і не потрібно. Нічого не поробиш – такі витрати проточного нагріву води.

За типом теплообміну в контурі ГВП подібні газові котли поділяються на дві групи – з бітермальним і з вторинним теплообмінником. Різниця досить суттєва, що відбивається і на вартості обладнання, і на його довговічності, і на експлуатаційних якостях, і на ремонтопридатності.

Двоконтурні котли з бітермальним теплообмінником

Якщо поглянути на теплообмінник битермального типу зовні, то відразу помітно, що він має чотири патрубки.

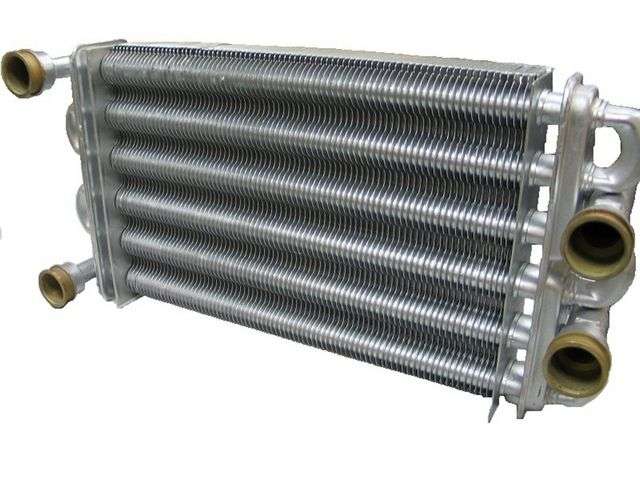

Бітермальним теплообмінник двоконтурного газового котла

Справа в тому, що в одному теплообмінне пристрої розміщені обидва контури – і опалення, і нагрівання води. Звідси, по суті, і характерну назву.

Якщо поглянути на такий теплообмінник в розрізі, то видно його досить складну будову. Це, по суті, труба в трубі.

Будова каналів теплообмінника битермального

По зовнішньому каналу (поз. 1) циркулює теплоносій системи опалення, по внутрішньому (поз. 2) – вода з контуру ГВП.

Як працює такий котел, добре видно на наступній схемі:

Схема роботи двоконтурного котла з бітермальним теплообмінником

Коли котел працює просто на опалення, рух теплоносія по відповідному контуру (А) забезпечується циркуляційним насосом (поз. 1).

При відкритті крана водорозбірного гарячої води починається рух по контуру ГВП (Б). Спрацьовує датчик потоку (поз. 2), і виробляється керуючий сигнал на припинення роботи циркуляційного насоса. Таким чином, у зовнішній трубі теплообмінника струм теплоносія припиняється, і вироблене тепло витрачається нагрев води. При закритті крана все відбувається в зворотній послідовності.

Сама по собі схема нескладна, і не містить якихось складних вузлів. Немає додаткових розведення труб у корпусі котла, і сам прилад стає значно компактніше. Крім того, навіть складний сам по собі, але один теплообмінник з вартості все ж менше, ніж два теплообмінника в котлах іншого типу.

Однак, подібна схема не позбавлена досить значних недоліків:

• В якому режимі працював котел, в одному з контурів теплообмінника рідина знаходиться в нерухомому стані, піддаючи тим не менш нагріванню. Як прямий наслідок цього – можливе швидке заростання досить вузьких каналів накипом. Це призводить спочатку до втрати потужності, до появи шумів при роботі котла, а потім – і до виходу його з ладу, особливо якщо господарі не роблять кроків до зм’якшенню жорсткої води. Почистити зарослий бітермальним теплообмінник – надзвичайно складно, а нерідко – і зовсім неможливо, і доводиться вдаватися до його заміни.

Жорстка вода може викликати швидке заростання каналів накипом

Ще один «біч» таких теплообмінників – протікання між зовнішнім і внутрішнім контуром. В цьому випадку навіть і не варто думати про можливості ремонту – тільки заміна.

• Другий істотний недолік – ете, що при роботі котла в режимі опалення вода в контурі ГВП продовжує сприймати нагрівання і доходить до досить високих температур, властивих теплоносія, що циркулює по радіаторів опалення. Це призводить до того, що при відкритті крана ГВП на перших порах з нього може піти настільки гаряча вода, що не виключено ошпарювання рук.

Щоб звести подібний ризик до мінімуму, розробники змушені обмежувати загальний рівень нагріву в контурі опалення приблизно до 70°С, а це спричиняє зниження теплової потужності. Та й температура в 70 градусоу все одно може бути досить високою, особливо для дитячих рук.

Але тим не менш котли з бітермальним теплообмінником користуються попитом через відносну простоту конструкції і порівняно невисоку ціну.

Двоконтурні котли з вторинним теплообмінником

В таких котлах над газовими пальниками розміщений одноконтурний теплообмінник. Відмінність видно відразу – у нього тільки два патрубки, вигнута труба має тільки один, а досить широкий канал, якому не так страшні процеси заростання накипом. А при використанні якісного теплоносія освіти накипу і зовсім не буде.

Первинний одноканальний теплообмінник котла

Вторинний теплообмінник, в якому здійснюється нагрівання води для ГВП, з полум’ям пальника ніяк не контактує. Він розташований зазвичай в нижній частині котла, і отримує необхідну теплову енергія від циркуляції теплоносія по «малому» контуру.

Нагрів води для побутового використання проводиться тільки у вторинному теплообміннику

Щоб стало зрозуміліше, звернемося до схем. Для початку – як працює котел в режимі опалення.

Схема роботи котла в режимі опалення

Газова пальник (поз. 1) має електронний запальник (поз. 2) який керується блоком автоматики, забезпечуючи розпалювання в необхідний момент.

Над газовим пальником встановлений первинний теплообмінник (поз. 3). Встановлений всередині котла циркуляційний насос (поз. 5) забезпечує рух теплоносія через контур котла і далі – по системі опалення (показано синіми і червоними стрілками). Керування напрямком потоку бере на себе триходовий кран (поз. 7), оснащений сервоприводом. В даному положенні забезпечується вільний потік теплоносія від котла в зовнішній «великий» контур, тобто через встановлені в приміщеннях радіатори.

Додатково на схемі цифрами позначені необхідні для безпечної роботи котла елементи – розширювальний бачок (поз. 8) і автоматичний повітровідвідник із запобіжним клапаном (поз. 9) – це зазвичай називається групою безпеки».

Друга схема – робота котла в режимі підігріву води для ГВП:

Котел переключився на підігрів води

Відкриття крана призводить спрацьовування датчика потоку (поз. 6). Вироблений їм сигнал перетвориться в блоці управління в команду на зміну положення триходового крана. Він переходить в позицію, при якій закривається труба «обратки» системи опалення, але відкривається проходять тренінд для теплоносія через вторинний теплообмінник (поз. 4). Насос не припиняє працювати, забезпечуючи циркуляцію по «малому» контуру. Водопровідна вода отримує необхідний нагрів у вторинному теплообміннику і йде до працюючої точці споживання. Ну а циркуляцій в контурі опалення тимчасово призупиняється.

Аналогічним чином працює котел і влітку, при відключеній системі опалення. Спрацьовування датчика потоку викликає включення насоса і розпал пальника з відкриттям газового клапана. При закритті води котел автоматично припинить працювати, перейде в «режим очікування».

Така схема, звичайно, дещо складніше. Котли з вторинним теплообмінником зазвичай істотно дорожче. Однак, це виправдовується вираженими перевагами:

• При роботі в режимі підігріву води передача тепла відбувається тільки при одночасному протіканні води та теплоносія у вторинному теплообміннику. Цим зводиться до мінімуму ймовірність утворення в ньому значних наростів накипу.
• Широкі трубки первинного теплообмінника також не настільки схильні до заростання, а в разі необхідності їх нескладно промити, як на звичайній проточній газовій колонці.
• Вторинний теплообмін ніколи не доведе воду до критичних температур. Так, якщо навіть в контурі опалення буде близько 80 °С, то в системі ГВП температура навряд чи підніметься вище безпечних 50–55 градусів.
• Незважаючи на складність конструкції, такі котли мають куди більш високою ремонтопридатністю. Єдине досить вразливе місце – електромеханічний триходовий кран.

Висновок: якщо надається можливість вибору з двох варіантів котлів, які володіють приблизно схожими характеристиками, то краще не пошкодувати грошей і придбати модель з вторинним теплообмінником для ГВП.

Слід зазначити, що в продажу з’явилися і принципово нові розробки – це котли з конденсаційним первинним теплообмінником.

Найбільш досконалими та економічними вважаються котли з конденсаційним теплообмінником

Їх дія заснована на додатковому використанні енергії водяної пари, який завжди присутній в продуктах згоряння природного газу. Конденсація цих парів у спеціальному теплообміннику призводить до суттєвого, до 10–12%, приросту теплової потужності при рівних витратах палива, і загальний ефект економії виглядає дуже вражаюче.

Такі котли, напевно, з часом витіснять «конкурентів» — їх популярність зростає, і в багатьох країнах Європи такі установки стали пріоритетними. На жаль, висока ціна поки обмежує їх широке застосування серед середньостатистичних російських споживачів.

Ступінь автоматизації, управління, рівні захисту

Відомі виробники котельного обладнання постійно ведуть розробки нових моделей, конкуруючи один з одним в питаннях оснащеності своїх виробів додатковими функціями, спрямованими на спрощення управлінням і забезпечення безпеки експлуатації.

При виборі котла слід звернути увагу на деякі корисні опції, оцінити, наскільки вони затребувані в повсякденному використанні обладнання.

• Котел може мати кілька ступенів рівня нагріву. Але все ж оптимальним варіантом є функція модуляції полум’я, реалізована в багатьох сучасних моделях. Автоматична система управління самостійно встановлює висоту полум’я або число працюючих пальників в залежності від заданих значень температури і витрати гарячої води. Функція особливо зручна для котлів, в яких використовується проточний принцип нагріву води для ГВП.

Мало того, деякі системи управління забезпечують нагрів на завершальній стадії (останні 5 градусів до встановленого рівня) зі значним зниженням інтенсивності роботи пальників. Це забезпечує плавність спрацювання систем, зменшує число циклів запуску обладнання.

• Якщо котел працює для системи опалення, то застосовується плавний розпал. Полум’я пальників достигает требуемого урівня не одразу, а плавно, з уповільненням приблизно на півхвилини. Цілі – ті ж, що зазначені в першому пункті – забезпечення «м’якого» спрацьовування всіх автоматичних систем.
• Дуже корисною опцією для систем опалення, оснащених термостатичними клапанами на радіаторах, стає постциркуляція насоса. Так, після того як необхідний рівень нагріву забезпечений, пальник відключається, а насос продовжує працювати ще протягом двох-трьох хвилин для забезпечення «рівності» нагрівання по всіх приміщеннях, після чого вимикається, переходячи в режим очікування. Його пуск буде здійснено одночасно із запуском пальника. Така функція дає суттєву економію електроенергії.
• Багато сучасні моделі оснащуються погодозалежною автоматикою. Встановлений на вулиці температурний датчик дозволяє відслідковувати поточне зміна погоди, і електроніка виробляє оптимальну програму підтримки потрібного мікроклімату в приміщеннях. Мало того, новітні розробки привели до створення самоадаптационных систем, які не тільки відстежують поточні значення, але й аналізують взаємозв’язок зовнішніх і внутрішніх температур, коригуючи роботу котла, що дає чималий ефект економії.

Електронна панель управління сучасного котла

• Зручні органи керування багатьох сучасних моделей дозволяють з високою точністю виставляти значення температури для контурів опалення та ГВП. Є функція пам’яті, що дозволяє проводити і зберігати програмування роботи котельного устаткування на певний строк, знижуючи до мінімуму споживання газу в періоди, коли інтенсивному обігріві просто немає необхідності.
• Обов’язкова умова для всіх газових котлів – наявність кількох незалежних рівнів забезпечення безпеки експлуатації. У мінімальний «набір» завжди входить вимикання обладнання при падінні тиску в газовій магістралі, при слабкій тязі у димоході, при випадковому самозатухании, при недостатності або відсутності напору в кожному з контурів.
• Сучасні моделі доповнюються й іншими цікавими запобіжними функціями. Так, наприклад, для приватного будинку буде корисна опція «антифризу»: котел самостійно запуститься, якщо температура в приміщеннях знизиться до +5°З – так виключається ймовірність замерзання води в трубах. Здатна автоматика і відслідковувати стан вразливих вузлів котла. Є моделі, в яких блок управління видасть команду та короткочасне включення насоса і перемикання електромеханічного клапана в кілька положень, якщо обладнанням не користувалися більше доби. Подібними заходами усувається загроза «залипання», прикипання, самоблокування і т. п. У кінцевому рахунку це підвищує ресурс всех вузлів і механізмів системи.

На завершення публікації – своєрідне попередження. Котел, як правило, це дорога покупка, розрахована на дуже тривалу експлуатацію. Тому не варто кидатися на сумнівні дешеві пропозиції від зовсім невідомих виробників. Компаній, що виробляють високоякісну техніку – дуже багато, і завжди буде з чого вибрати.

Так, наприклад, не викликають ніяких претензій щодо якості виконання котли «Baxi», «Bosch», «Beretta», «Viessmann», «Vaillant». Намагаються не відстати від лідерів компанії «Ariston», «Buderus», «Protherm». Непогану репутацію, завдяки невисоким цінам і надійності виробів, завоювали російські виробники – ЖМЗ (Жуковський машинобудівний завод), бренд «Siberia», що належить найстаршому виробнику вітчизняного газового обладнання – фірмі «Ростовгазоаппарат», Ростовський завод «Конорд», всім відома «Нева» та інші. Можливо, вітчизняні котли не відрізняються настільки «навороченним» дизайном і насиченістю електронікою, але зате максимально адаптовані до місцевих умов експлуатації. А в частині максимальної автоматизації славляться корейські фірми — «Daewoo», «Navien», «Kiturami».

Відео: технічна презентація сучасних двоконтурних газових котлів «Нева»

При виборі конкретного бренду обов’язково слід уточнити, наскільки в регіоні розвинена його сервісна мережа, чи є можливість отримати швидку і високопрофесійну технічну підтримку. Не виключено, що вподобана модель у вашому регіоні просто не обслуговується, і це створить у майбутньому чималі труднощі в пошуку необхідних запчастин для проведення навіть самого дрібного ремонту.

І, нарешті, встановлення котла і запуск його в експлуатацію слід довірити фахівцям. Зрозуміло, що багато російські чоловіки звикли все робити самостійно. Однак, це питання настільки «делікатний», що краще не ризикувати. Тим більше що навіть абсолютно правильна самостійна установка може закінчитися проблемами з контролюючою організацій, а також привести до миттєвого припинення дії гарантійних зобов’язаньтб производителя.
